1559GA

Prod. SCU - Orig. SMP

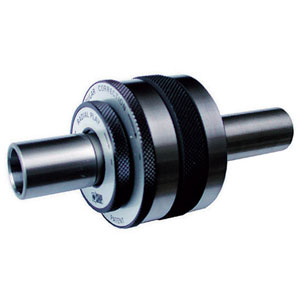

MANDRINI FLOTTANTI

floating chucks

Tipo "Normal".
Adatti per la ripresa di lavorazioni in prefori.
Esaltano le qualità della finitura della lavorazione e la durata dell'utensile.
Con due ghiere per la correzione radiale e angolare.
Correzione radiale da mm 0 a mm 1,5 (mm 2 per Art. 1559 GA 6).
Correzione angolare da 0° a 1°.

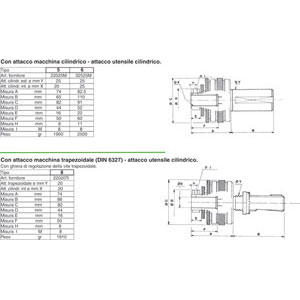

	Note	Cod. Art.	Cad.	Tipo	Attacco	Cono Morse est. Y	Cono Morse int. X	Attacco cilindrico int. Ø X mm	Attacco cilindrico est. Ø Y mm	Diam. att. trapezoidale Y mm	Misura A mm	Misura B mm	Misura C mm	Misura D mm	Misura E mm	Misura F mm	Peso Art
(*)	In eliminazione	1559GA 5	€ 476,00	5	Con attacco macchina cilindrico-Attacco utensile cilindrico	-	-	20	25	-	74	65	82	44	16	50	1,9
(*)	In eliminazione	1559GA 6	€ 619,00	6	Con attacco macchina cilindrico-Attacco utensile cilindrico	-	-	25	25	-	82,5	110	91	52	22	60	2,5
(*)	In eliminazione	1559GA 8	€ 570,00	8	Con att. macchina trapez. (DIN 6327)-Att. utensile cilindrico-Con ghiera di regolaz. vite trapez.	-	-	20	-	20	74	88	82	44	16	50	1,91

Istruzioni d'uso (1)
- istruzioni_uso_1559GA_1_2_3.pdf
Istruzioni d'uso (1)
- istruzioni_uso_1559GA_4_5_6.pdf
Istruzioni d'uso (1)
- istruzioni_uso_1559GA_7_8.pdf
